PCB แบบยืดหยุ่นเหมาะสำหรับการใช้งานที่มีกำลังไฟสูงหรือไม่

แผงวงจรพิมพ์แบบยืดหยุ่น (flex PCB) ได้รับความนิยมอย่างมากในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากมีข้อดีเฉพาะตัว เช่น ความยืดหยุ่น น้ำหนักเบา และความสามารถในการงอ พับ หรือบิดงอได้ ในฐานะซัพพลายเออร์ PCB แบบยืดหยุ่น เรามักได้รับการสอบถามว่า PCB แบบยืดหยุ่นเหมาะสำหรับการใช้งานที่มีกำลังไฟสูงหรือไม่ ในโพสต์บนบล็อกนี้ เราจะสำรวจคำถามนี้โดยละเอียด โดยพิจารณาปัจจัยต่างๆ ที่เกี่ยวข้องกับความต้องการพลังงานสูงและคุณลักษณะของ Flex PCB

ทำความเข้าใจเกี่ยวกับแอปพลิเคชันกำลังสูง

การใช้งานพลังงานสูงมักเกี่ยวข้องกับระบบไฟฟ้าที่ต้องมีการจัดการพลังงานไฟฟ้าจำนวนมาก การใช้งานเหล่านี้สามารถพบได้ในอุตสาหกรรมต่างๆ มากมาย รวมถึงยานยนต์ การบินและอวกาศ เครื่องจักรอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์กำลัง ในสถานการณ์ที่มีกำลังไฟสูง ส่วนประกอบจำเป็นต้องกระจายความร้อนอย่างมีประสิทธิภาพ ทนทานต่อกระแสสูง และรักษาเสถียรภาพทางไฟฟ้าในระยะเวลานาน

ลักษณะของ Flex PCB

PCB แบบยืดหยุ่นทำจากพื้นผิวที่มีความยืดหยุ่น ซึ่งมักจะเป็นโพลีอิไมด์หรือโพลีเอสเตอร์ ซึ่งช่วยให้สามารถโค้งงอและมีรูปร่างได้ตามความต้องการในการออกแบบ มีประโยชน์หลายประการ เช่น ลดความต้องการพื้นที่ ปรับปรุงความน่าเชื่อถือในสภาพแวดล้อมแบบไดนามิก และความสามารถในการรวมฟังก์ชันต่างๆ ไว้ในบอร์ดเดียว อย่างไรก็ตาม เมื่อพูดถึงการใช้งานที่มีกำลังสูง คุณลักษณะบางอย่างของมันจำเป็นต้องได้รับการประเมินอย่างรอบคอบ

การจัดการความร้อน

หนึ่งในความท้าทายที่สำคัญในการใช้งานที่มีกำลังไฟสูงคือการจัดการระบายความร้อน วงจรกำลังสูงจะสร้างความร้อนในปริมาณมาก และหากไม่กระจายอย่างเหมาะสม อาจทำให้ส่วนประกอบเสียหาย ประสิทธิภาพลดลง และแม้กระทั่งอันตรายด้านความปลอดภัย PCB แบบยืดหยุ่นมีค่าการนำความร้อนค่อนข้างต่ำเมื่อเทียบกับ PCB แบบแข็ง พื้นผิวที่ยืดหยุ่นที่ใช้ใน PCB แบบยืดหยุ่นไม่ได้มีประสิทธิภาพในการนำความร้อนเท่ากับวัสดุที่ใช้ในบอร์ดแบบแข็ง

เพื่อแก้ไขปัญหานี้ คุณสามารถใช้เทคนิคหลายประการได้ ตัวอย่างเช่น การเพิ่มจุดระบายความร้อนให้กับ Flex PCB สามารถช่วยถ่ายเทความร้อนจากส่วนประกอบไปยังอีกด้านหนึ่งของบอร์ด ซึ่งสามารถกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น อีกวิธีหนึ่งคือการใช้แผ่นระบายความร้อนหรือแผ่นระบายความร้อนร่วมกับดิ้น PCB องค์ประกอบการกระจายความร้อนภายนอกเหล่านี้สามารถเพิ่มประสิทธิภาพการระบายความร้อนโดยรวมของวงจรได้

ปัจจุบัน - ความสามารถในการรองรับ

การใช้งานที่มีกำลังไฟสูงจำเป็นต้องใช้ PCB เพื่อส่งกระแสสูงโดยไม่มีแรงดันไฟฟ้าตกมากเกินไปหรือร้อนเกินไป ความสามารถในการรองรับกระแสไฟของ Flex PCB ขึ้นอยู่กับหลายปัจจัย รวมถึงความกว้างและความหนาของรอยทองแดง ประเภทของซับสเตรต และอุณหภูมิในการทำงาน

รอยทองแดงบน PCB แบบยืดหยุ่นโดยทั่วไปจะบางกว่ารอยบน PCB แบบแข็ง ร่องรอยที่บางกว่ามีความต้านทานสูงกว่า ซึ่งอาจนำไปสู่การสูญเสียพลังงานที่เพิ่มขึ้นและการเกิดความร้อนเมื่อมีกระแสสูง เพื่อเพิ่มความสามารถในการรองรับกระแสไฟฟ้า สามารถใช้ร่องรอยที่กว้างขึ้นได้ อย่างไรก็ตาม สิ่งนี้อาจเพิ่มขนาดของ Flex PCB และลดความยืดหยุ่นได้ อีกทางเลือกหนึ่งคือการใช้รอยทองแดงหลายชั้นเพื่อกระจายกระแสอย่างเท่าเทียมกันมากขึ้น

เสถียรภาพทางกล

ในการใช้งานที่มีกำลังสูง ความเสถียรทางกลก็เป็นสิ่งสำคัญเช่นกัน ส่วนประกอบที่มีกำลังสูงมักสร้างแรงสั่นสะเทือนและความเค้นเชิงกล ซึ่งอาจทำให้ PCB แบบยืดหยุ่นเกิดความล้าและเสียหายเมื่อเวลาผ่านไป ความยืดหยุ่นของ PCB แบบยืดหยุ่นซึ่งเป็นข้อได้เปรียบในการใช้งานจำนวนมาก อาจกลายเป็นข้อเสียในสถานการณ์ที่มีกำลังไฟสูงซึ่งความเสถียรเป็นสิ่งสำคัญ

เพื่อปรับปรุงเสถียรภาพทางกล คุณสามารถเพิ่มตัวทำให้แข็งลงใน PCB แบบยืดหยุ่นได้ สารทำให้แข็งเป็นวัสดุแข็งที่ติดอยู่กับพื้นที่เฉพาะของ PCB แบบยืดหยุ่นเพื่อให้การรองรับเพิ่มเติม สามารถช่วยป้องกันการโค้งงอและการบิดงอในพื้นที่วิกฤติ ช่วยให้มั่นใจในความน่าเชื่อถือของวงจรในระยะยาว

การใช้งาน Flex PCB ในสถานการณ์ที่มีกำลังไฟสูง

แม้จะมีความท้าทาย แต่ PCB แบบยืดหยุ่นยังคงสามารถใช้งานได้กับแอปพลิเคชันพลังงานสูงบางประเภท นี่คือตัวอย่างบางส่วน:

อุตสาหกรรมยานยนต์

ในอุตสาหกรรมยานยนต์ Flex PCB ใช้ในระบบกำลังสูงต่างๆ เช่น หน่วยควบคุมเครื่องยนต์ (ECU) โมดูลจ่ายกำลัง และระบบไฟส่องสว่าง ในการใช้งานเหล่านี้ ความยืดหยุ่นของ PCB แบบยืดหยุ่นช่วยให้สามารถออกแบบให้มีขนาดกะทัดรัดและมีประสิทธิภาพมากขึ้น ตัวอย่างเช่น ใน ECU PCB แบบยืดหยุ่นสามารถโค้งงอและจัดรูปทรงให้พอดีกับพื้นที่จำกัดในห้องเครื่องได้

อุตสาหกรรมการบินและอวกาศ

อุตสาหกรรมการบินและอวกาศยังใช้ PCB แบบยืดหยุ่นในการใช้งานที่มีกำลังไฟสูง Flex PCB ใช้ในระบบการบิน อุปกรณ์จ่ายไฟ และอุปกรณ์สื่อสาร ลักษณะน้ำหนักเบามีประโยชน์อย่างยิ่งในการใช้งานด้านการบินและอวกาศ ซึ่งการลดน้ำหนักถือเป็นปัจจัยสำคัญ

กรณีศึกษา

ลองมาดูกรณีศึกษาในโลกแห่งความเป็นจริงเพื่อแสดงให้เห็นถึงการใช้ Flex PCB ในแอปพลิเคชันที่มีกำลังไฟสูง

กรณีศึกษาที่ 1: FPC เซ็นเซอร์ทางการแพทย์

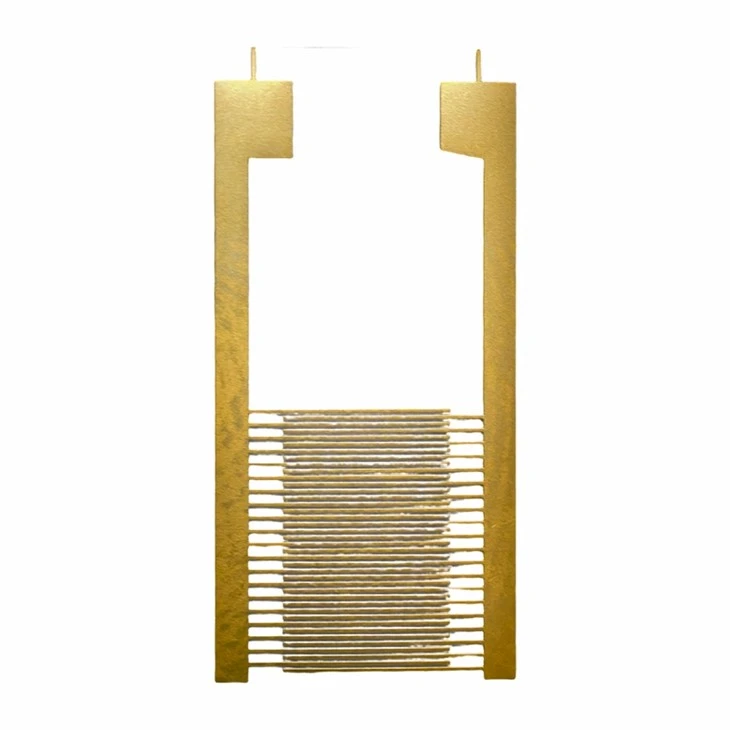

ในด้านการแพทย์เซ็นเซอร์การแพทย์ FPCเป็นพื้นที่ใช้งานที่สำคัญ เซ็นเซอร์ทางการแพทย์บางตัวต้องการการทำงานที่ใช้พลังงานสูงเพื่อให้มั่นใจว่าการรวบรวมข้อมูลถูกต้องและเชื่อถือได้ Flex PCB สามารถใช้ในเซ็นเซอร์เหล่านี้ได้ เนื่องจากความสามารถในการโค้งงอและจัดรูปทรงให้พอดีกับฟอร์มแฟกเตอร์เฉพาะของอุปกรณ์ทางการแพทย์ ด้วยการใช้เทคนิคการจัดการระบายความร้อนขั้นสูงและเพิ่มประสิทธิภาพการออกแบบร่องรอย ทำให้ PCB แบบยืดหยุ่นสามารถตอบสนองความต้องการพลังงานสูงของเซ็นเซอร์ทางการแพทย์ได้

กรณีศึกษา 2: FPC ของเครื่องพิมพ์

เครื่องพิมพ์ FPCเป็นอีกตัวอย่างหนึ่ง เครื่องพิมพ์มักจะมีส่วนประกอบที่มีกำลังไฟสูง เช่น มอเตอร์และเครื่องทำความร้อน Flex PCB สามารถใช้เชื่อมต่อส่วนประกอบเหล่านี้ในลักษณะที่กะทัดรัดและยืดหยุ่นได้ ความสามารถในการโค้งงอและพับ PCB แบบยืดหยุ่นช่วยให้ใช้พื้นที่ภายในเครื่องพิมพ์ได้อย่างมีประสิทธิภาพมากขึ้น ส่งผลให้ขนาดโดยรวมของอุปกรณ์ลดลง

กรณีศึกษา 3: สายเชื่อมต่อ FPC

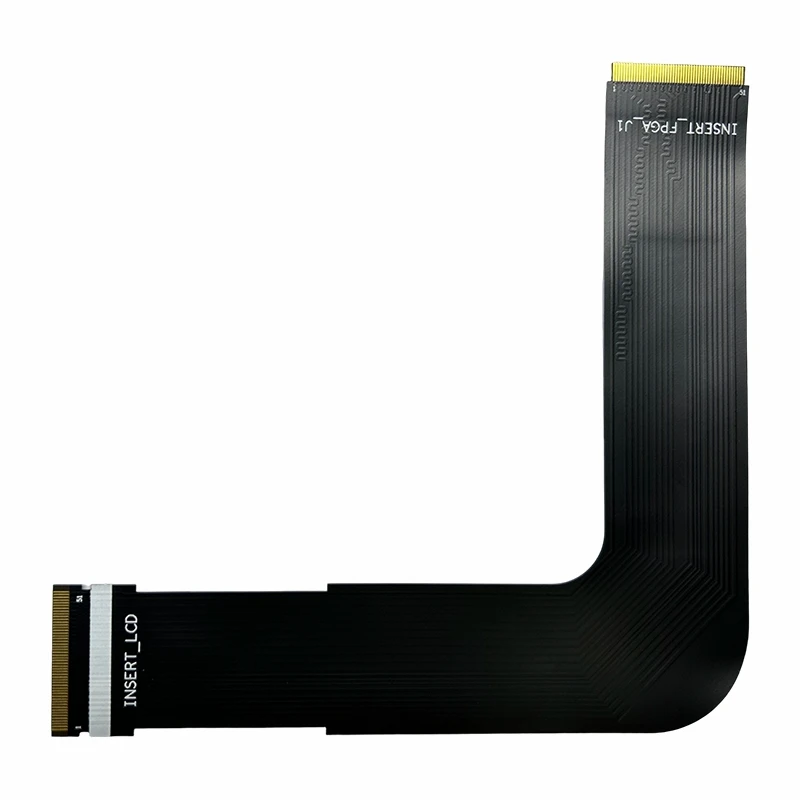

สายเชื่อมต่อ FPCมีการใช้กันอย่างแพร่หลายในแอพพลิเคชั่นกำลังสูงที่ต้องการการเชื่อมต่อที่ยืดหยุ่น FPC เหล่านี้สามารถส่งกระแสสูงระหว่างส่วนประกอบหรือระบบย่อยต่างๆ ด้วยการออกแบบรูปทรงร่องรอยอย่างระมัดระวังและใช้วัสดุที่เหมาะสม ความสามารถในการรองรับกระแสและประสิทธิภาพทางความร้อนของ FPC ของสายเคเบิลตัวเชื่อมต่อจึงสามารถปรับให้เหมาะสมสำหรับการใช้พลังงานสูง

บทสรุป

โดยสรุป แม้ว่า PCB แบบยืดหยุ่นจะเผชิญกับความท้าทายบางประการในการใช้งานที่มีกำลังสูง แต่ก็ยังสามารถเป็นตัวเลือกที่เหมาะสมได้ด้วยการออกแบบและวิศวกรรมที่เหมาะสม การจัดการระบายความร้อน ความสามารถในการรองรับกระแสไฟฟ้า และความเสถียรทางกลเป็นปัจจัยสำคัญที่ต้องพิจารณาเมื่อใช้ Flex PCB ในสถานการณ์ที่มีพลังงานสูง

ในฐานะซัพพลายเออร์ PCB แบบยืดหยุ่น เรามีความเชี่ยวชาญและประสบการณ์ในการออกแบบและผลิต PCB แบบยืดหยุ่นที่ตอบสนองความต้องการพลังงานสูงของอุตสาหกรรมต่างๆ ทีมวิศวกรของเราสามารถทำงานอย่างใกล้ชิดกับคุณเพื่อทำความเข้าใจความต้องการเฉพาะของคุณและพัฒนาโซลูชันที่ปรับแต่งตามความต้องการ

หากคุณสนใจที่จะใช้ Flex PCB สำหรับการใช้งานที่มีกำลังสูง เราขอเชิญคุณติดต่อเราเพื่อขอหารือเพิ่มเติมและเจรจาการจัดซื้อจัดจ้าง เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่เป็นเลิศ
