วิธีการบัดกรีชิ้นส่วนบนแผงวงจรพิมพ์ (PCBA) ของระบบยานยนต์อย่างถูกต้อง?

การบัดกรีส่วนประกอบบน PCBA ของระบบยานพาหนะ (การประกอบแผงวงจร) อย่างถูกต้องเป็นสิ่งสำคัญอย่างยิ่งในการรับรองความน่าเชื่อถือและการทำงานของระบบอิเล็กทรอนิกส์ของยานยนต์ ในฐานะซัพพลายเออร์ PCBA ระบบยานยนต์ เราเข้าใจถึงความสำคัญของเทคนิคการบัดกรีที่เหมาะสมในการส่งมอบผลิตภัณฑ์คุณภาพสูงให้กับลูกค้าของเรา ในบล็อกนี้ เราจะสำรวจขั้นตอนสำคัญและแนวปฏิบัติที่ดีที่สุดสำหรับการบัดกรีส่วนประกอบบน PCBA ของระบบยานพาหนะ

ทำความเข้าใจพื้นฐานของการบัดกรี

การบัดกรีเป็นกระบวนการของการเชื่อมส่วนประกอบโลหะตั้งแต่สองชิ้นขึ้นไปเข้าด้วยกันโดยการหลอมโลหะตัวเติมที่เรียกว่าบัดกรี ซึ่งมีจุดหลอมเหลวต่ำกว่าโลหะฐาน ในบริบทของ PCBA ระบบยานพาหนะ การบัดกรีใช้ในการต่อชิ้นส่วนอิเล็กทรอนิกส์ต่างๆ เช่น ตัวต้านทาน ตัวเก็บประจุ วงจรรวม และตัวเชื่อมต่อเข้ากับแผงวงจรพิมพ์

การบัดกรีที่ใช้กันทั่วไปใน PCBA มีสองประเภทหลัก: การบัดกรีแบบทะลุรูและการบัดกรีแบบยึดพื้นผิว การบัดกรีแบบทะลุผ่านรูเกี่ยวข้องกับการใส่ส่วนประกอบเข้าไปในรูใน PCB และบัดกรีที่ด้านตรงข้าม ในทางกลับกัน การบัดกรีแบบยึดติดบนพื้นผิวจะยึดส่วนประกอบเข้ากับพื้นผิวของ PCB โดยตรงโดยไม่จำเป็นต้องเจาะรู

การเตรียมการบัดกรี

ก่อนที่จะเริ่มกระบวนการบัดกรี จำเป็นต้องเตรียมเครื่องมือและวัสดุที่จำเป็นก่อน ขั้นตอนสำคัญในการเตรียมตัวมีดังนี้:

1. รวบรวมเครื่องมือและวัสดุ

• หัวแร้ง: เลือกหัวแร้งที่มีกำลังไฟเหมาะสมกับงาน สำหรับระบบยานพาหนะ PCBA โดยปกติแล้วหัวแร้งที่มีกำลังไฟระหว่าง 30 - 60 วัตต์ก็เพียงพอแล้ว
• ประสาน: เลือกบัดกรีคุณภาพสูงที่มีส่วนประกอบที่เหมาะสม สำหรับการใช้งานในยานยนต์ มักนิยมใช้บัดกรีไร้สารตะกั่วเนื่องจากกฎระเบียบด้านสิ่งแวดล้อม
• ฟลักซ์: Flux ช่วยทำความสะอาดพื้นผิวโลหะและปรับปรุงการเปียกของโลหะบัดกรี ใช้ฟลักซ์ที่เหมาะสมกับประเภทของบัดกรีและส่วนประกอบที่ใช้
• แท่นบัดกรี: ขาตั้งหัวแร้งช่วยให้หัวแร้งอยู่กับที่อย่างปลอดภัยเมื่อไม่ได้ใช้งาน
• ปั๊ม Desoldering หรือไส้ตะเกียง: ในกรณีที่เกิดการบัดกรีผิดพลาด สามารถใช้ปั๊มขจัดสารบัดกรีหรือไส้ตะเกียงเพื่อขจัดสารบัดกรีส่วนเกินออกได้

2. ทำความสะอาด PCB และส่วนประกอบ

ตรวจสอบให้แน่ใจว่า PCB และส่วนประกอบสะอาดและปราศจากสิ่งสกปรก จาระบี และออกซิเดชั่น ใช้ไอโซโพรพิลแอลกอฮอล์และผ้าไร้ขุยเพื่อทำความสะอาดพื้นผิว ซึ่งจะช่วยให้บัดกรียึดเกาะได้อย่างเหมาะสมและสร้างการเชื่อมต่อทางไฟฟ้าที่ดี

3. ตรวจสอบส่วนประกอบและ PCB

ตรวจสอบส่วนประกอบว่ามีความเสียหายหรือข้อบกพร่องหรือไม่ นอกจากนี้ ให้ตรวจสอบ PCB ว่ามีรอยขีดข่วน รอยแตก หรือแผ่นที่ไม่ตรงแนวหรือไม่ ปัญหาใด ๆ ควรได้รับการแก้ไขก่อนที่จะทำการบัดกรี

กระบวนการบัดกรีแบบทะลุผ่านรู

การบัดกรีแบบทะลุผ่านรูเป็นวิธีการดั้งเดิมในการติดส่วนประกอบเข้ากับ PCB ต่อไปนี้เป็นขั้นตอนการบัดกรีทะลุรู:

1. ใส่ส่วนประกอบ

สอดสายของส่วนประกอบต่างๆ อย่างระมัดระวังผ่านรูใน PCB ตรวจสอบให้แน่ใจว่าส่วนประกอบต่างๆ ได้รับการวางตำแหน่งอย่างถูกต้องตามโครงร่าง PCB

2. ทาฟลักซ์

ใช้ฟลักซ์เล็กน้อยกับลีดของส่วนประกอบและแผ่นอิเล็กโทรดบน PCB ฟลักซ์จะช่วยขจัดออกซิเดชันและปรับปรุงการไหลของบัดกรี

3. อุ่นข้อต่อ

ให้ความร้อนปลายหัวแร้งแล้ววางไว้บนข้อต่อโดยที่ตะกั่วส่วนประกอบมาบรรจบกับแผ่น PCB จับหัวแร้งไว้สักสองสามวินาทีเพื่อให้ความร้อนแก่ข้อต่ออย่างสม่ำเสมอ

4. ใช้บัดกรี

เมื่อข้อต่อได้รับความร้อนแล้ว ให้แตะลวดบัดกรีเข้ากับข้อต่อ โลหะบัดกรีควรละลายและไหลไปรอบๆ ตะกั่วส่วนประกอบและแผ่นอิเล็กโทรด ตรวจสอบให้แน่ใจว่าใช้บัดกรีเพียงพอเพื่อสร้างข้อต่อที่เรียบและเป็นมัน แต่หลีกเลี่ยงการใช้บัดกรีมากเกินไปซึ่งอาจทำให้เกิดไฟฟ้าลัดวงจรได้

5. ถอดหัวแร้งและบัดกรีออก

หลังจากที่บัดกรีไหลอย่างเหมาะสมแล้ว ให้ถอดลวดบัดกรีออกก่อน ตามด้วยหัวแร้ง ปล่อยให้ข้อต่อเย็นลงตามธรรมชาติโดยไม่รบกวน

กระบวนการบัดกรีแบบยึดพื้นผิว

การบัดกรีแบบยึดพื้นผิวเป็นวิธีการที่ทันสมัยและมีประสิทธิภาพมากขึ้นในการติดส่วนประกอบเข้ากับ PCB ต่อไปนี้เป็นขั้นตอนสำหรับการบัดกรีแบบยึดพื้นผิว:

1. ใช้บัดกรีวาง

ใช้ลายฉลุเพื่อใช้วางประสานกับแผ่นอิเล็กโทรดบน PCB ลายฉลุช่วยให้มั่นใจได้ว่ามีการใช้สารบัดกรีในปริมาณและตำแหน่งที่ถูกต้อง

2. วางส่วนประกอบ

ใช้เครื่องหยิบและวางหรือแหนบเพื่อวางส่วนประกอบบนสารบัดกรี ตรวจสอบให้แน่ใจว่าส่วนประกอบต่างๆ ได้รับการจัดวางอย่างถูกต้องกับแผ่นอิเล็กโทรดบน PCB

3. การบัดกรีแบบรีโฟลว์

วาง PCB ไว้ในเตาอบ reflow หรือใช้ปืนลมร้อนเพื่อให้ความร้อนแก่ PCB ความร้อนจะทำให้สารบัดกรีละลาย ทำให้ส่วนประกอบต่างๆ สามารถบัดกรีเข้ากับ PCB ได้ ปฏิบัติตามโปรไฟล์อุณหภูมิที่แนะนำสำหรับสารบัดกรีและส่วนประกอบ

4. การตรวจสอบ

หลังจากกระบวนการจัดเรียงใหม่ ให้ตรวจสอบข้อต่อที่บัดกรีเพื่อหาข้อบกพร่องใดๆ เช่น ข้อต่อบัดกรีแบบเย็น สะพาน หรือส่วนประกอบที่ขาดหายไป ใช้แว่นขยายหรือเครื่องเอ็กซ์เรย์เพื่อการตรวจสอบที่มีรายละเอียดมากขึ้น

การควบคุมและการทดสอบคุณภาพ

เพื่อให้มั่นใจในความน่าเชื่อถือของ PCBA ของระบบยานยนต์ที่บัดกรี สิ่งสำคัญคือต้องใช้มาตรการควบคุมคุณภาพและดำเนินการทดสอบอย่างละเอียด ขั้นตอนสำคัญมีดังนี้:

1. การตรวจสายตา

ทำการตรวจสอบ PCB ที่บัดกรีด้วยสายตาเพื่อตรวจสอบข้อบกพร่องที่ชัดเจน เช่น สะพานบัดกรี ข้อต่อบัดกรีเย็น หรือส่วนประกอบที่ไม่ตรงแนว

2. การทดสอบทางไฟฟ้า

ใช้มัลติมิเตอร์หรืออุปกรณ์ทดสอบอัตโนมัติเพื่อทดสอบการเชื่อมต่อทางไฟฟ้าของ PCB ตรวจสอบวงจรเปิด การลัดวงจร หรือค่าส่วนประกอบที่ไม่ถูกต้อง

3. การทดสอบการทำงาน

ดำเนินการทดสอบการทำงานเพื่อให้แน่ใจว่า PCBA ของระบบยานพาหนะทำงานได้ตามที่คาดไว้ ซึ่งอาจเกี่ยวข้องกับการทดสอบ PCB ในสภาพแวดล้อมยานยนต์จำลอง

แนวทางปฏิบัติที่ดีที่สุดสำหรับการบัดกรีบน PCBA ของระบบยานพาหนะ

ต่อไปนี้เป็นแนวทางปฏิบัติที่ดีที่สุดที่ควรปฏิบัติตามเมื่อทำการบัดกรีส่วนประกอบบน PCBA ของระบบยานพาหนะ:

1. ปฏิบัติตามข้อควรระวังเพื่อความปลอดภัย

สวมแว่นตานิรภัย ถุงมือ และผ้ากันเปื้อนสำหรับการบัดกรีเพื่อป้องกันตัวเองจากความร้อน ควัน และการบัดกรีที่หลอมละลาย ทำงานในพื้นที่ที่มีการระบายอากาศดีเพื่อหลีกเลี่ยงการสูดดมควันของโลหะบัดกรี

2. ใช้อุณหภูมิที่เหมาะสม

รักษาอุณหภูมิที่ถูกต้องของหัวแร้งหรือเตาอบแบบรีโฟลว์ อุณหภูมิที่สูงเกินไปอาจทำให้ส่วนประกอบเสียหายได้ ในขณะที่อุณหภูมิที่ต่ำเกินไปอาจส่งผลให้ข้อต่อบัดกรีเย็นได้

3. รักษาพื้นที่ทำงานให้สะอาด

รักษาพื้นที่ทำงานให้สะอาดและเป็นระเบียบ กำจัดบัดกรี ฟลักซ์ หรือเศษส่วนเกินออกจาก PCB และโต๊ะทำงาน

4. ฝึกฝนเทคนิคการบัดกรีที่ดี

พัฒนาเทคนิคการบัดกรีที่ดีโดยการฝึกทดสอบ PCB ให้ความสนใจกับปริมาณลวดบัดกรีที่ใช้ เวลาในการทำความร้อน และทิศทางการไหลของลวดบัดกรี

บทสรุป

การบัดกรีส่วนประกอบบนระบบยานพาหนะ PCBA อย่างถูกต้องเป็นกระบวนการสำคัญที่ต้องใส่ใจในรายละเอียดและยึดมั่นในแนวปฏิบัติที่ดีที่สุด ในฐานะซัพพลายเออร์ PCBA ระบบยานยนต์ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงโดยใช้เทคนิคการบัดกรีล่าสุดและดำเนินมาตรการควบคุมคุณภาพที่เข้มงวด

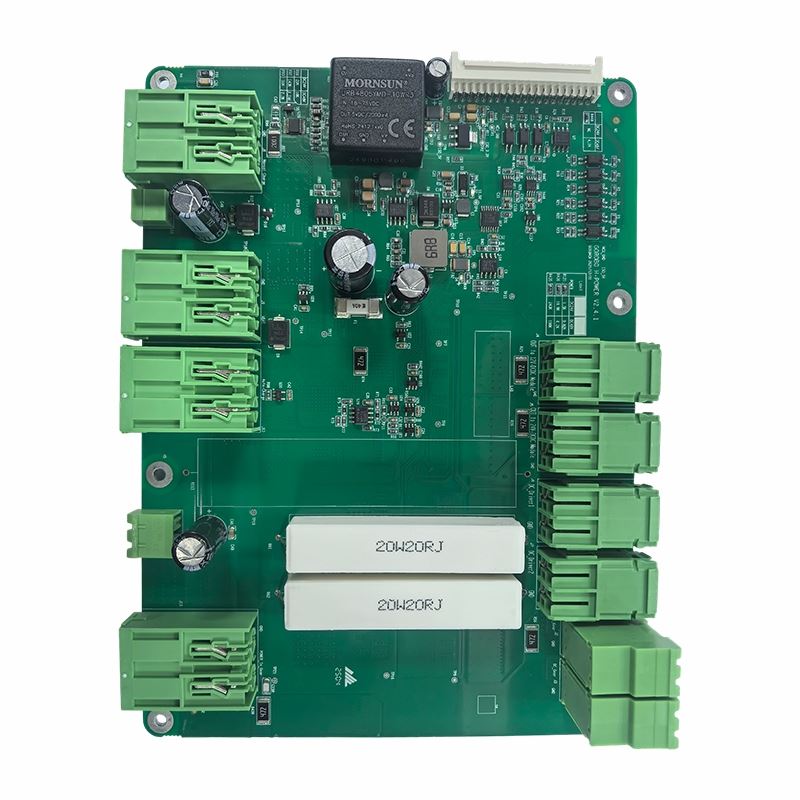

หากคุณต้องการPCBA ควบคุมกำลังสูง,ชุดแผงวงจรพิมพ์ PSI, หรืออุปกรณ์ตรวจสอบทางการแพทย์ PCBAเราอยู่ที่นี่เพื่อตอบสนองความต้องการของคุณ ทีมงานที่มีประสบการณ์ของเราสามารถจัดหาโซลูชันที่ปรับแต่งได้เพื่อให้มั่นใจในความน่าเชื่อถือและประสิทธิภาพของระบบอิเล็กทรอนิกส์ในยานยนต์ของคุณ ติดต่อเราเพื่อขอข้อมูลเพิ่มเติมและหารือเกี่ยวกับความต้องการด้านการจัดซื้อของคุณ
